Individualizuota guminė įvorė – tiksliai suformuota vidinė geometrija
Pažangiuose mechaniniuose mazguose standartinės cilindrinės įvorės su paprasta apvalia skyle dažnai nepakanka sukimo momentui perduoti arba sukimosi slydimui išvengti. Asusukta guminė įvorėyra labai specializuotas storasienis elastomerinis izoliatorius, sukurtas su sudėtingu vidiniu profiliu-, pvz., žvaigždės-formos, smailėjančia arba kūgine skyle. Paslydus per atitinkamą įspraustą metalinį veleną, vidiniai guminiai dantys puikiai susijungia su metaline pavara. Ši konstrukcija leidžia įvorei perduoti sukimosi sukimo momentą, tuo pat metu veikdama kaip didžiulis amortizatorius, slopindamas sukimo vibraciją, prisitaikydamas prie nedidelio veleno poslinkio ir pašalindamas atšiaurų metalo-į-metalą. Tai puikus vairo
„Best Seal“ esame pagrindinis B2B OEM gamintojas, kurio specializacija yraekstremalus guminių įvorių pritaikymas. Veikia iš mūsųISO ir TÜV sertifikuota įstaiga, mes tobulėjame ten, kur nepavyksta kitos gamyklos: tikslus sudėtingų vidinių geometrijų formavimas. Norint sukurti nepriekaištingą įstrižą ar žvaigždutės{1}}vidinę skylę, reikia nepriekaištingai CNC apdirbti formos šerdies kaiščius ir griežtai kontroliuoti gumos susitraukimo greitį vulkanizavimo metu. Pritaikome-sujungdami patvarius elastomerus, pvz., didelio-sukimo momento poliuretaną (PU), alyvai-atsparų NBR ir didelio-nuovargio natūralią kaučiuką (NR), kad užtikrintume, kad vidiniai įdubimai nenusilieptų ir nenukirptų esant didelėms apkrovoms. Nesvarbu, ar jums reikia 6 taškų žvaigždės skylės, evoliucinio įdubimo ar stačiai nusmailėjusios kūginės angos, mes suprojektuojame tikslų profilį, kad jis nepriekaištingai atitiktų jūsų metalinę įrangą. Visos pritaikytos įvorės yra patvirtintos pagal mūsųGriežtas AQL 0,25/0,40 kokybės protokolas, pilnaiKokybė valdoma pagal IATF 16949 standartus. Pirmieji-straipsnių prototipai su tinkintais vidiniais profiliais pristatomi vos12-15 dienų.
OEM pritaikymas: vidinio gręžinio sukūrimas
Vidinis įvorės skersmuo (ID) lemia jos mechaninę funkciją. Siūlome neribotą vidinės kiaurymės pritaikymą, kad išspręstume konkrečius surinkimo iššūkius:

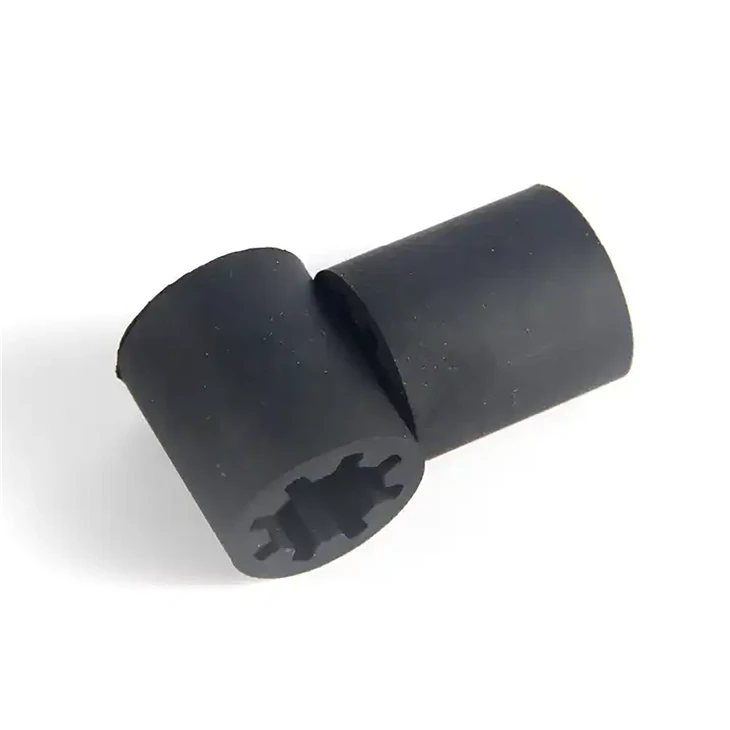

⚙️ Spindingos / žvaigždės{0}}formos skylės
Sukurta poruotis su spygliuotais pavaros velenais. Vidiniai guminiai dantys tvirtai sukimba su velenu ir neleidžia laisvai-suktis, o išorinis korpusas su stora-siena gali sugerti stiprias sukimo smūgio apkrovas paleidžiant variklį arba perjungiant pavaras.
📐 Kūginės / kūginės angos
Kūginė vidinė anga idealiai tinka presui{0}}pritaikyti. Kai įvorė prispaudžiama ant atitinkamo kūginio metalinio kaiščio, guma palaipsniui susispaudžia ir sukuria savaime-centruojantį, itin sandarų pleištinį sandariklį, kuris pašalina bet kokį mechaninį nuolydį.
⏹️ Kvadratiniai, šešiabriauniai ir raktų profiliai
Į įvorę galime suformuoti tikslias kvadratines, šešiakampes skylutes arba pavienius{0}}raktinius griovelius. Jie naudojami tik siekiant apsaugoti nuo -sukimosi, užtikrinant, kad įvorė būtų užfiksuota tam tikra kryptimi, palyginti su tvirtinimo varžtu.
Elastomerų inžinerija, skirta didelio{0}}sukimo momento taikymui
Kai vidiniai spygliai perduoda sukimo momentą, guminius dantis veikia didžiulės šlyties jėgos. Norint išvengti įdubų išsisluoksniavimo, labai svarbu pasirinkti tinkamą,{1}}patvarų elastomerą:
| Medžiagos pasirinkimas | Dinaminis našumo profilis | Geriausia taikymo aplinka |
|---|---|---|
| Poliuretanas (PU) | Maksimalus šlyties stiprumas.Išskirtinis atsparumas dilimui ir plyšimui. Cast PU gali būti ypač kietas (iki 95 Shore A arba Shore D skalėje), todėl vidiniai įdubimai niekada neatsilupa esant dideliam sukimo momentui. | Sunkiosios technikos movos, automobilių sporto vairo kolonėlės įvorės, didelės{0}}apkrovos pramoninė robotika. |
| Natūrali guma (NR) | Maksimalus nuovargio gyvenimas.Mažesnė histerezė nei PU, tai reiškia, kad jis lankstosi milijonus kartų nesukeldamas vidinės šilumos. Galų gale, esant grynam sukimo momentui, įtvarai nusidėvės greičiau nei PU, tačiau bendra vibracijos izoliacija yra geresnė. | Automobilių važiuoklės komponentai, vibraciniai ekrano tvirtinimai, bendras pakabos pritaikymas. |
| NBR (nitrilo kaučiukas) | Aliejaus ir riebalų imunitetas.Vidutinis atsparumas plyšimui kartu su puikiu atsparumu{0}}naftos pagrindu pagamintiems tepalams. | Vidinės pavarų dėžės įdubos, hidraulinio siurblio movos, bet kokia aplinka su nuolatiniu alyvos taškymu. |
| EPDM | Atsparumas orams ir UV spinduliams.Puikiai tinka naudoti lauke, tačiau mažesnis atsparumas plyšimui, palyginti su NR arba PU. Nerekomenduojama esant dideliam -sukimo momentui. | Lauko statiniai tvirtinimo blokai, ŠVOK kūginiai vibracijos izoliatoriai, ne{0}}alyvos aplinka. |
Tikslus šerdies{0}}kaiščių apdirbimas ir IATF 16949
Tobulos raižytos arba žvaigždės formos vidinės skylės paslaptis{0}} slypi formos plieniniame šerdies kaištyje. Naudojame 5-ašių CNC apdirbimą ir elektros išlydžio apdirbimą (EDM), kad sukurtume nepriekaištingą plieninį šerdies kaištį, puikiai atspindintį reikiamą vidinį profilį. Griežtai apskaičiuojame specifinį pasirinkto elastomero junginio susitraukimo greitį, užtikrindami, kad karštai gumai atvėsus, įskilusi skylė susitrauktų iki tikslios mikronų lygio tolerancijos, reikalingos tvirtai suimti metalinį veleną. Visos pagal užsakymą suformuotos įvorės yra patvirtintos pagal mūsų reikalavimusGriežtas AQL 0,25/0,40 kokybės protokolas, pilnaiKokybė valdoma pagal IATF 16949 standartusautomobilių saugumui.
Pramonės ir automobilių pritaikymai
★┊ Galios pavarų dėžė, vairo sistemos ir pritaikytos mašinos
Mūsų specialiai pritaikyti vidiniai profiliai išsprendžia sudėtingus mechaninio integravimo iššūkius:
- ◌ Vairo kolonėlės movos:Įtemptos PU įvorės jungia vairo veleną prie vairo stovo, perduodant tikslų sukimosi įvestį ir sugeriant atšiaurius atsiliepimus iš duobių.
- ◌ Lanksčios pavaros movos:Žvaigždės- formos guminiai įdėklai, patalpinti tarp dviejų metalinių žandikaulių, perduodantys galią pramoniniuose siurbliuose ir kompresoriuose, veikiantys kaip aukojama susidėvinti dalis, taupanti brangius metalinius komponentus.
- ◌ Torsioninių strypų laikikliai:Storos{0}}sienos įvorės su šešiabriauniais arba įstrižiniais vidiniais profiliais, naudojamos tvirtinti sukimo strypo pakabos sistemas sunkiasvoriuose-sunkvežimiuose ir šarvuotose transporto priemonėse.
- ◌ Vibraciniai tiektuvai:Individualizuotos kūginės{0}}angų įvorės, naudojamos kaip derinamos spyruoklės-laikikliai aukšto-dažnio vibracijai izoliuoti pramoninėse rūšiavimo mašinose.
Jūsų tinkinto profilio atvirkštinė inžinerija
Daugeliui mūsų OĮG klientų reikia pakeisti senų mašinų, kuriose nebėra originalių CAD failų, įvores. Siūlome sklandžią atvirkštinės-inžinerijos paslaugą.
| OEM paslauga | Kaip mes tai vykdome |
|---|---|
| Fizinis mėginio replikavimas | Atsiųskite mums susidėvėjusią-guminę įvorę arba tikrą metalinį veleną. Naudosime didelės-raiškos 3D optinius skaitytuvus, kad nustatytume tikslią splaino geometriją (žingsnį, gylį, kampą) ir sukurtume tobulai suderinamą guminę formą. |
| Kietumo derinimas (durometras) | Jei jūsų dabartinės susuktos įvorės plyšta per greitai, galime atkartoti tikslią formą, bet suformuoti jas iš daug kietesnės medžiagos (pvz., 90 Shore A poliuretano), kad eksponentiškai pailgintume tarnavimo laiką. |
| Guma{0}}į-metalą | Siekdami maksimalaus sukimo momento perdavimo, galime suformuoti gumą ant vidinio įpjovos metalinės movos (sukuriant surištą tylų bloką). Metalinis strypas puikiai sujungia veleną, o išorinis guminis korpusas sugeria smūgį. |
Atitiktis ir kokybės valdymas
Geriausio sandariklio OĮG gamyklos pareiškimas:1. Esame ISO ir TUV sertifikuota gamykla.2. Mes specializuojamės gumos pramonėje daugiau nei 20 metų.3. Visi mūsų gaminiai gali atitikti RoHS, REACH, UL.4. Kokybė valdoma pagal IATF 16949 automobilių standartus.5. Griežti AQL 0,25/0,40 matmenų tikslumo standartai.
DUK su spygliuotomis guminėmis įvorėmis
❓ Ar esant dideliam sukimo momentui, vidiniai guminiai spygliuočiai nusilups arba plyš?
Taip, jei jie pagaminti iš standartinės minkštos gumos (pvz., 50 Shore A EPDM), jie greičiausiai nuslys esant didelei sukimosi apkrovai. Štai kodėl primygtinai rekomenduojame naudoti didelio -durometro poliuretaną (80–95 Shore A) arba specialiai sutvirtintą natūralią kaučiuką, skirtą drožlėms. PU pasižymi dideliu atsparumu plyšimui ir veikia beveik kaip kietas plastikas, užtikrindamas, kad sruogos išliktų nepažeistos, kartu užtikrinant kritinį vibracijos slopinimą.
❓ Kodėl įrankiai yra brangesni, kai skylė yra įdubusi, o ne apvali?
Standartinės apvalios skylės formoje naudojamas paprastas, lygus plieninis kaištis formos ertmės centre. Norėdami sukurti vidinį įstrižą, turime CNC-aprengti ir vielos-EDM sudėtingą, krumpliaračio-formos plieno šerdies kaištį. Be to, norint ištraukti sukietėjusią guminę dalį iš įsmeigto kaiščio, reikia kruopštaus formavimo metodo, kad būtų išvengta šviežių guminių dantų plyšimo išmontuojant.
❓ Ar galite pagaminti įvorę su nusmailėjusiu išoriniu skersmeniu (OD) ir su įdubančiu vidiniu skersmeniu (ID)?
absoliučiai. Tai yra įprastas reikalavimas, kai reikia{1}}pritvirtinti pavaros stebules. Mes galime suformuoti bet kokį išorinės geometrijos derinį (smailėjantį, flanšinį, su grioveliais) su bet kokia vidine geometrija (įsprausta, žvaigždės -forma, šešiakampė) naudodami tą patį pagal užsakymą pagamintą įrankį.
